・TOTO KR1216ユニットバス 浴室ドアハンドル交換
先日お風呂に入って、出ようとした時・・・
ドアを開けようとしたらレバーが折れました(滝汗)
残った部品を掴んで回したところ開いたので出れましたが、家族にそれをやらせるのはちょっと・・・
ということでまずは応急処置。
アセトンで接着してプラリペアで補強
折れた際に破片がいくつかに分割してしまったのですが
大方の部品を元に戻して割れた箇所にアセトンを流しこんで接着しました。
プラリペアは以前はこういった樹脂関係の補修では最も強度が出る補修だと思っていましたが
今は他に色々と良い補修製品があるので正直なところ最近はあまり出番がないです。
プラリペアの一番ダメなところですが、粘りがないので折れちゃうんですよね。

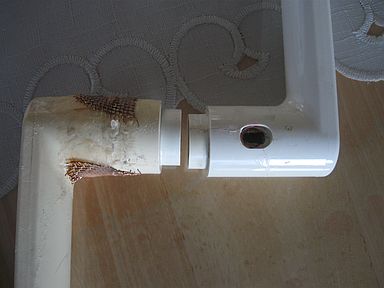

今回はそれを補うために銅メッシュを巻いて接着しておきました。
とりあえず使えるようにしたので部品を手配します。
ユニットバスの型番

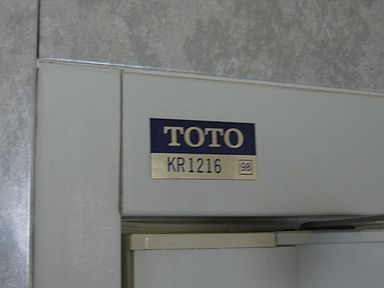

98年製のKR1216という機種です。
TOTOのHPから問い合わせをしたところ、
ドアハンドルは部品として一般販売していないそうで修理サービスに聞いてくれとのこと。
・・・では、ということで問い合わせをしてみたところ後日担当から連絡があり
この機種の部品はもう在庫が無いので修理不可です。
ユニットバス丸ごとの交換になります
はい？
とのこと。
以前、浴室乾燥機の交換時にもそうでしたが
今のメーカーは融通が利かないというか古いものは責任を取りたくないという意思がありありしてる気も・・・
ということで、自前でなんとかするしかないようです。
ネットを色々と検索してみたところいくつか代替品の候補が見つかりました。
その１
YKK APの部品でドアハンドルだけが入手できそうだ
メーカーリンク先(リンクは2025.11現在)
このページのHHK38984
という部品が使えそう？
レバー部分の角材は同じ8mmなので使えそうですが、ドアの厚み、穴径が合うかどうか・・・
その２
現物のサイズを調べて互換品がないか調べる
色々と調べているうちにどうやらこの類のドアラッチは久力製作所というメーカーが大元っぽいことがわかってきました。
一例：サッシコンビニのHP(リンクは2025.11現在)
探しているうちに以下の点が合致していれば互換がありそうなことが分かってきました。
・ラッチ部分の取り付け穴とラッチ位置の寸法が同じこと
・取り付けるドアの厚みがほぼ同一であること
・バックセット長（ドアラッチ側の面からのレバーの穴位置までのオフセット幅が一致すること
これらが合致するものであれば互換があるようです。
取り付け部分の寸法を測る
我が家のレバーハンドルの寸法を測ってみると・・・
・ラッチ部の取り付け金具サイズ 幅25mm x 長さ97mm
・ラッチ部のビス穴間隔 80mm
・バックセット 32mm
・ドアの厚み 32mm
これらを元にしてwebで探してみると・・・
久力製作所： FU-32-AP4-2A-WH-W30
和気産業：SET-521 FU2SAAP4
TOTO：EKH54004
このあたりが使えそうな感じ。
色々と見ていくと、どうも大元は久力製作所の製品っぽいし値段も安かったのでこの部品をネット通販で購入しました。

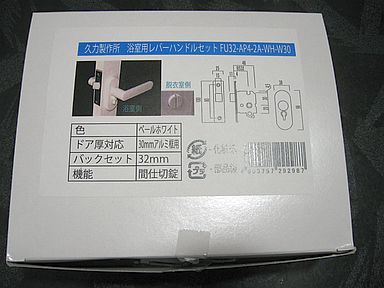

久力製作所の部品
購入価格は約3200円程でした。
元の部品を外してサイズ確認
レバーハンドルはプラスビスで抜き取り、脱衣所側のカバーを車の内張外し等で下側からこじると外れます。
引っ掛かりの爪が4箇所にあります。
その他は全てNo.2のプラスドライバで分解できます。

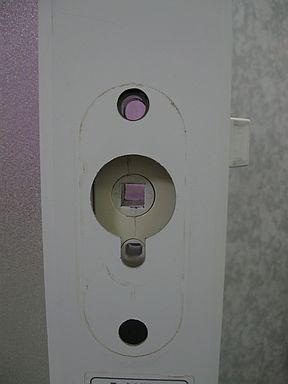

ドア側の穴位置

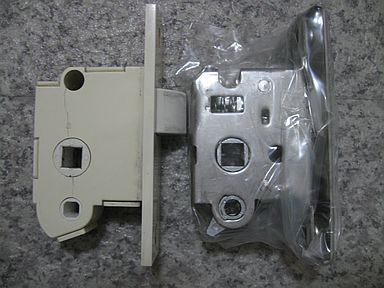

部品の比較をしてみると寸法は全く同一。

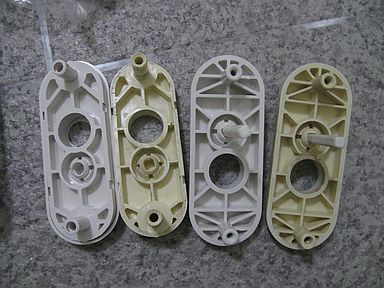

これでポン付けで交換できることがわかりました。

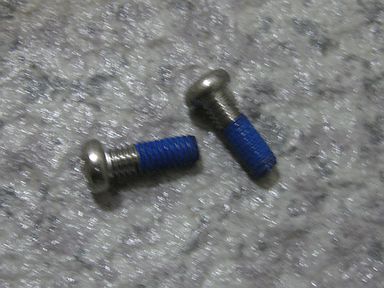

レバー取り付けネジにはロック剤が塗られていた

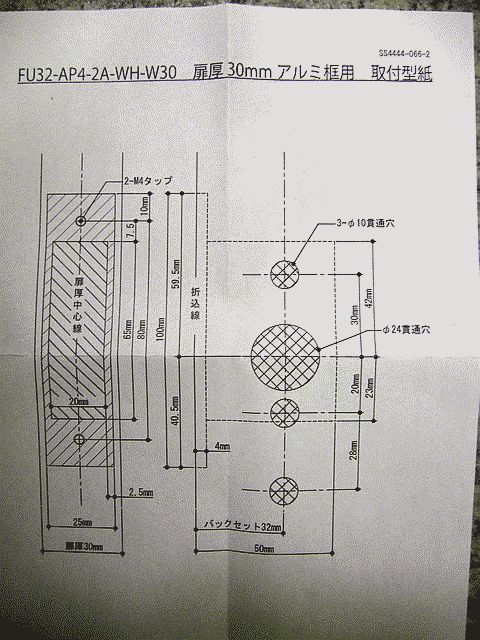

取り付け寸法図

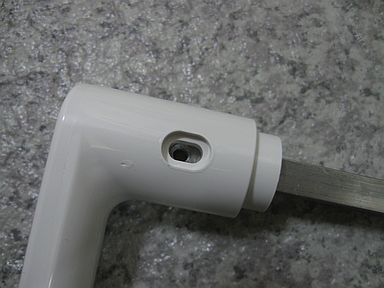

レバーの取付穴
長穴なので先に取り付けビスを手でねじ込んで仮止めしてラッチ金具に通してから相手側も取り付けします。
ドアの厚みの多少の誤差はここで吸収する造りのようです。
取り付け説明書にも書いてありますが、樹脂部品が多数なので馬鹿力や電動工具で締めないように！

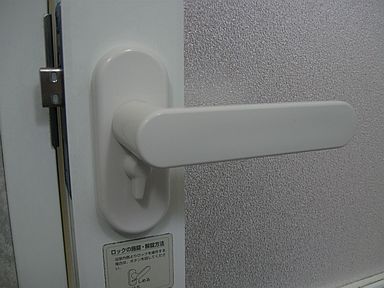

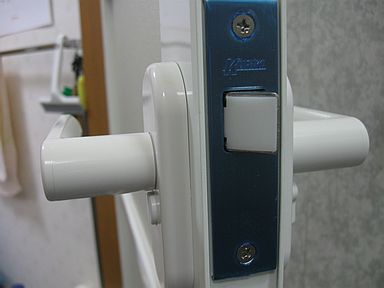

無事交換できました。
最後に養生のビニールシートを剥がしてラッチ位置の調整をします。

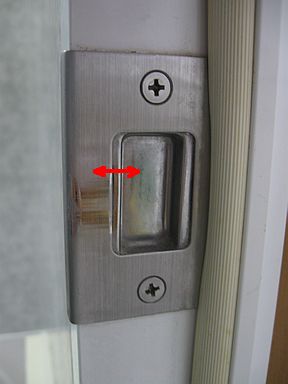

ラッチ位置の調整
枠側の固定ビスを少し緩めると中の凹んだ金具が赤い矢印方向に動きます。
あまりぎゅうぎゅうにならずに閉めた時にガタガタしない位置に調整しました。
調整が終わって開閉動作をしてみると・・・
・ドアハンドルのグラグラ感がなくなり、レバーの操作感がしっかりとしている
・締まる時の節度感が良くなって、カチンと閉まる感じになった
この数年かな？
ドアハンドルがなんかガタガタしてるんだよなと思って何度か増し締めしたりしていたのですが
どうもネジが緩んでいたというよりもレバーにひびが入っていたのをガタがあると感じていたようです。
私と同じようにTOTOから部品が出ないで修理に困っているという人の参考になれば幸いです。
・・・ここで普通のHPだったらおしまいですが、ここはヲタな私のHPです。
交換した部品を破壊工作しながら(^^;
観察してみます。
ドアハンドルの観察

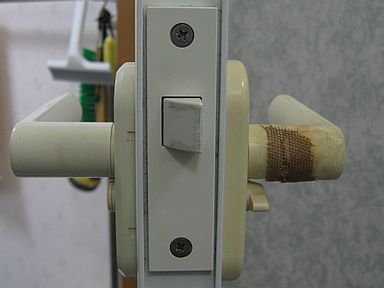

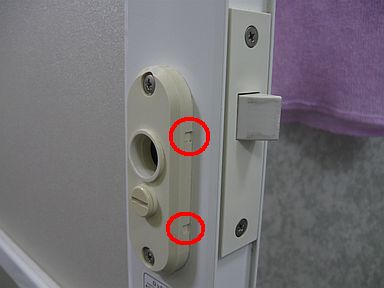

折れてしまった浴室側はともかくとして、脱衣所側も長穴部分にひびが数か所入っています。
浴室側が黄ばんでいるのは湿度とかでの劣化なのかも？
ひびが赤丸箇所に入っている
浴室側レバーハンドルが折れた時に見つけてこちらもアセトンを流して溶着させていましたが
いずれは折れるのは確実だったようです。
製造から少なくとも28年は経過しているので経年劣化なのでしょうね。

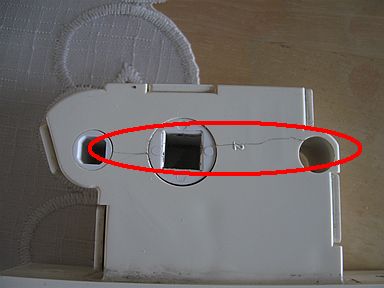

ラッチ機構本体にもひびが入っていた
これを見るとドアハンドルよりも先にここが壊れなくて良かったという気もしますね。
分解してみる
爪をマイナスドライバ等で折らないように注意しつつ開いていきます。
＃もう捨てちゃう部品なので破壊しても良いのですが

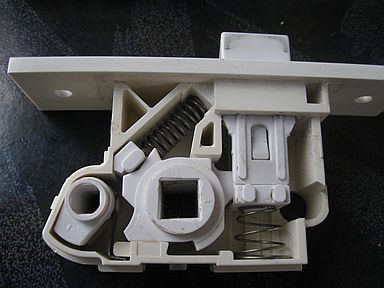

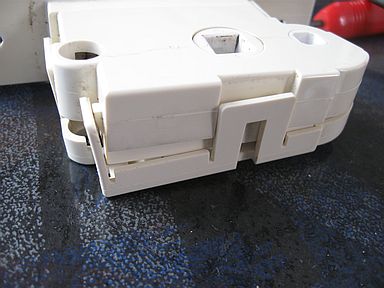

ラッチ部分の中身はこんな感じ
これを発売した当時は浸水したときのことなどを考慮して樹脂で作ったのでしょう。
恐らく、その後市場に出てこの部品が割れる等のクレームがありステンレス部品に変わったということなのかな？
この部品が割れたりした場合は最悪の場合はドアが回らないとか、
落ちた部品がドアの中に留まってその後の修理が大変になるとか色々とあったのかも。
